Akh Ari Roor

Xiriiriyaha Sth8-100 ee taxanaha ah ee loo yaqaan 'Sth8-10' ayaa ugu horrayn loogu talagalay AC 50hz (ama 60hz), oo leh koronto hawlgal oo lagu qiimeeyay ilaa 400V. Waxay leeyihiin wax lagu qiimeeyo oo ku shaqeeya ilaa 100A oo hoos yimaada nooca AC-7 iyo ilaa 40a ee hoos timaada qaybta isticmaalka AC-7B. Sidoo kale la xirayaasha ayaa loo isticmaalaa in lagu xakameeyo xamuulka hoose ama wax yar ee soo gala ee codsiyada la degan yahay iyo kuwa la midka ah, iyo sidoo kale xakameynta xamuulka guryaha. Alaabta ayaa inta badan lagu dabaqayaa guryaha, hoteelada, guryaha dhismayaasha, dhismayaasha dadweynaha, suuqyada wax laga iibsado, goobo isboorti, iwm. Heerarka Heerarka: IEC61095, GB / T17885.

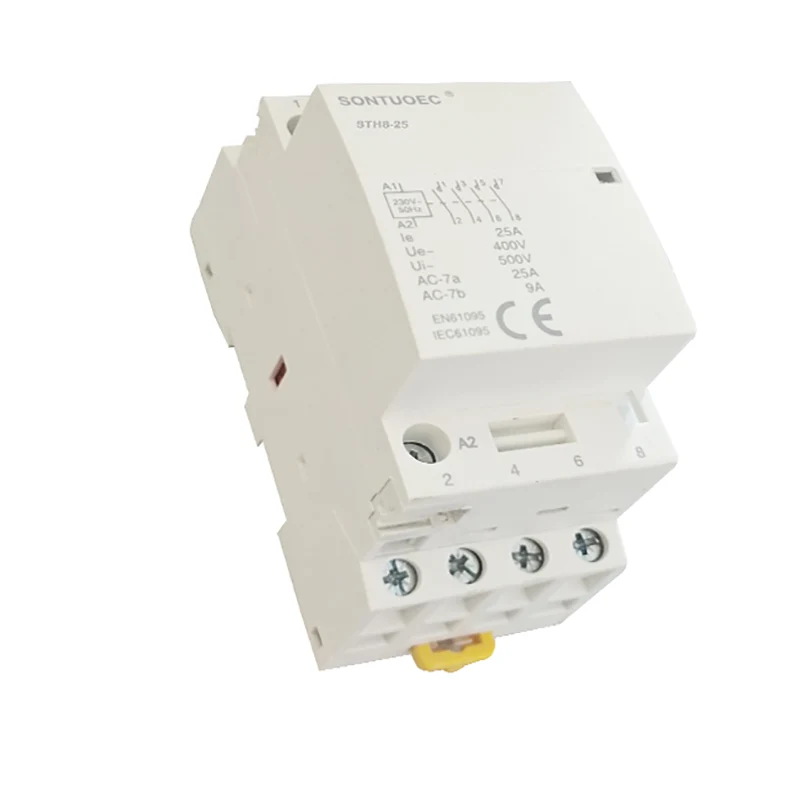

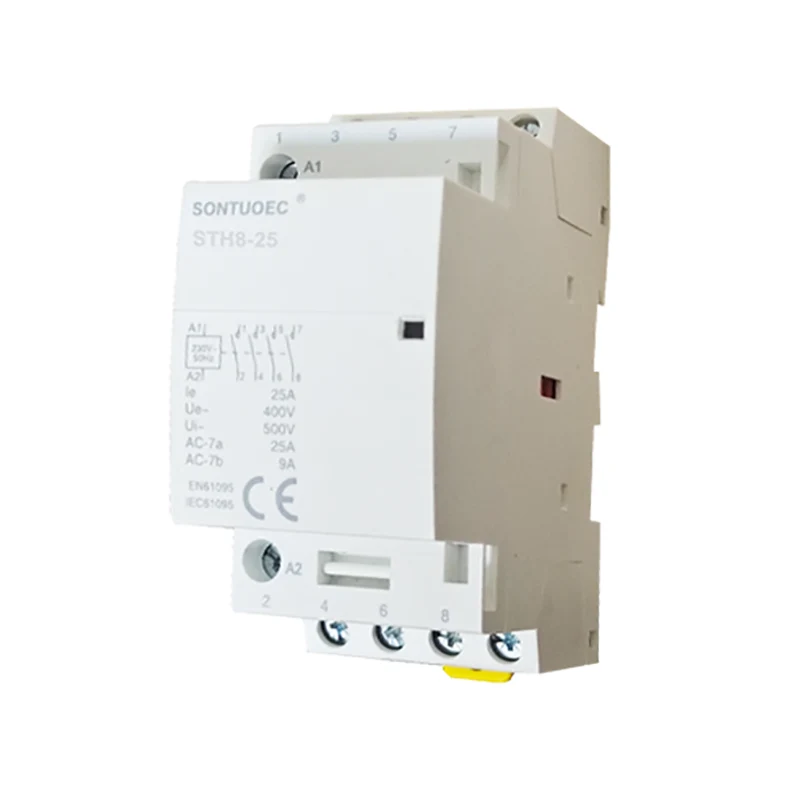

Qaabka:STH8-25

Soo dir weydiin

Sharaxaada Alaabta

Teeb ku qorid	laanto
Qiimeynta a	16	20	25	32	40	63	100
Qalabka	Haa
BCTSIDITITITITITIT cadayn	Haa
Batons xakamee auxiliary by jaalle caps	Haa

Teeb ku qorid					Ballac ahaan 9mm moduleles

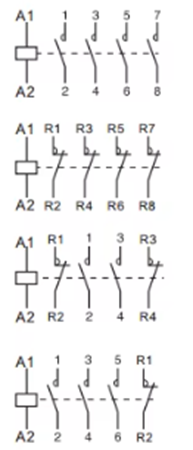

1p	Qiimaynta (LN) Ac-7a	Qiimaynta (LN) Ac-7a	Xukumid maanyo danab (Banaan) (50hz)	Xiriir
	16	6	24	1no	2
	20A	7	110	1Nc
	25a	9a	230
2p
	16	6	24	2Na	2
	20A	7	110	1no + 1NC
	25a	9a	230	2NC
	32A	12a	24	2Na	4
	40a	18a	110	1no + 1NC
	63a	25a	230	2NC
	100a	_	24		6
			110	2Na
			230
3p
	16	6	24	3no	4
	20A	7	110	3NC
	25a	9a	230
	32A	12a	24	3no	6
	40a	18a	110	3NC
	63a	25a	230
4p
	16	6	24	4Na	4
	20A	7	110	4nc
	25a	9a	230	2Na + 2NC 3no + 1NC
	32A	12a	24	4Na	6
	40a	18a	110	4nc
	63a	25a	230	2Na + 2NC 3no + 1NC
	100a	_	24	4Na	12
			110
			230

Qaabka guud

Guryaha AC AC waxay badanaa ka kooban tahay qaybaha soo socda:

Nidaamka Xiriirka: oo ay ku jiraan xiriirada ugu waaweyn iyo xiriirada kaabayaasha ah. Xiriirka ugu weyn waxaa loo isticmaalaa in lagu soo rogo loona jebiyo wareegga ugu weyn, kaas oo sida caadiga ah lagu qiimeeyo hadda; Xiriirka kaaliyaha ayaa loo isticmaalaa in lagu soo rogo loona jebiyo wareegga kontaroolada, kaas oo leh wax yar oo la qiimeeyay.

Nidaamka Elektaroonigga ah: Waxay ka kooban tahay xudunta birta, armature iyo xarig. Markuu xargaha yahay, xudunta ayaa soo saarta goob magnetic oo soo jiidata armature waxayna xirtaa xiriirada; Markuu xargaha la baabi'inayo, garoonka magnetic-ka ayaa baaba'a, baaqurusku waa la siidaayaa oo xiriiriyeyaashuna way jabeen.

Qalabka demida arc ee ARC

Shell iyo Qalabka Qalabka lagu dhejiyo waxaa ka mid ah xargaha fuulista, terminal, iwm.

Mabda'a ah

Mabda 'shaqo oo ka tirsan xifid u soo iibsadayaasha guryaha waxay ku saleysan tahay mabda'a ee ku saabsan is-dhexgalka elektaroonigga ah. Markuu xargaha yahay, xudunta birta ayaa soosaaraysa goob magnetic oo soo jiidata armature waxayna xirtaa xiriirada; Markuu xargaha la xakameeyo, garoonka magnetic-ka ayaa baaba'a, baaqurusku waa la siidaayaa oo xiriirada ayaa la xiray. Adigoo xakameynaya tamarta iyo de-kicinta xariga, xakamaynta fog iyo ilaalinta wareegga guryaha ayaa la xaqiijin karaa.

Cayayaanka farsamada

Cabirrada farsamada ee ugu weyn ee la xidhiidha guryaha aC ee aC waxaa ka mid ah korantada lagu qiimeeyay, oo lagu qiimeeyay soo noqnoqoshada hadda, oo lagu qiimeeyay, isku xirka iyo jebinta awooda iyo wixii la soo dhaafay. Xulashada halbeegyadan waa in lagu go'aamiyaa iyadoo loo eegayo xaalada dhabta ah ee wareegga guriga si loo hubiyo hawlgalka caadiga ah iyo adeegsiga nabdoon ee xiftatada.

Korontada lagu qiimeeyay: Waxaa loola jeedaa heerka korantada markii xiirto uu si caadi ah u shaqeeyo.

Waxaa lagu qiimeeyay hada: Waxaa loola jeedaa ugu badnaan ee hadda jira ee xifadda uu u adkeysan karo waqti dheer hoostiisa korantada qiimeynta.

Waxaa lagu qiimeeyay soo noqnoqoshada: Soo noqnoqoshada korantada markii xiirto uu si caadi ah u shaqeeyo.

Isku xirka iyo jabinta awooda: ugu badnaan hadda ee xifadaadu ku kalsoonaan karto oo ku xirmi karto xaaladaha la cayimay.
