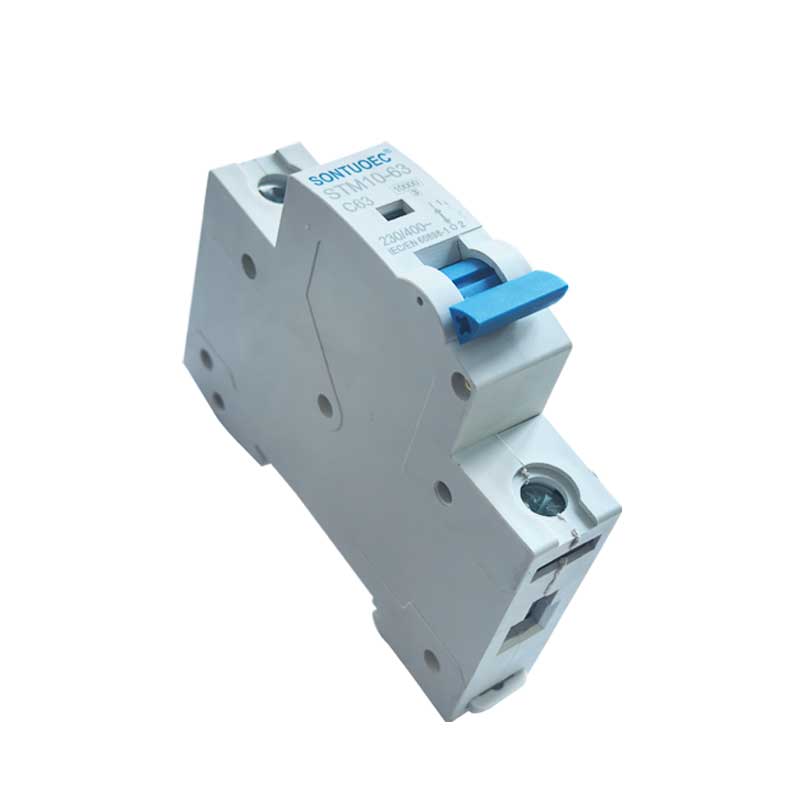

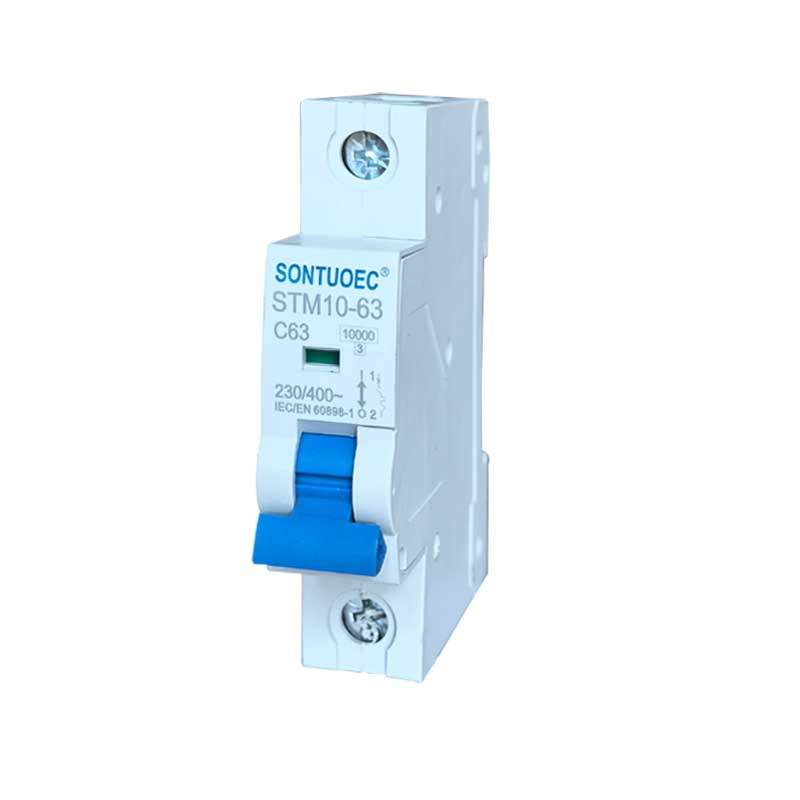

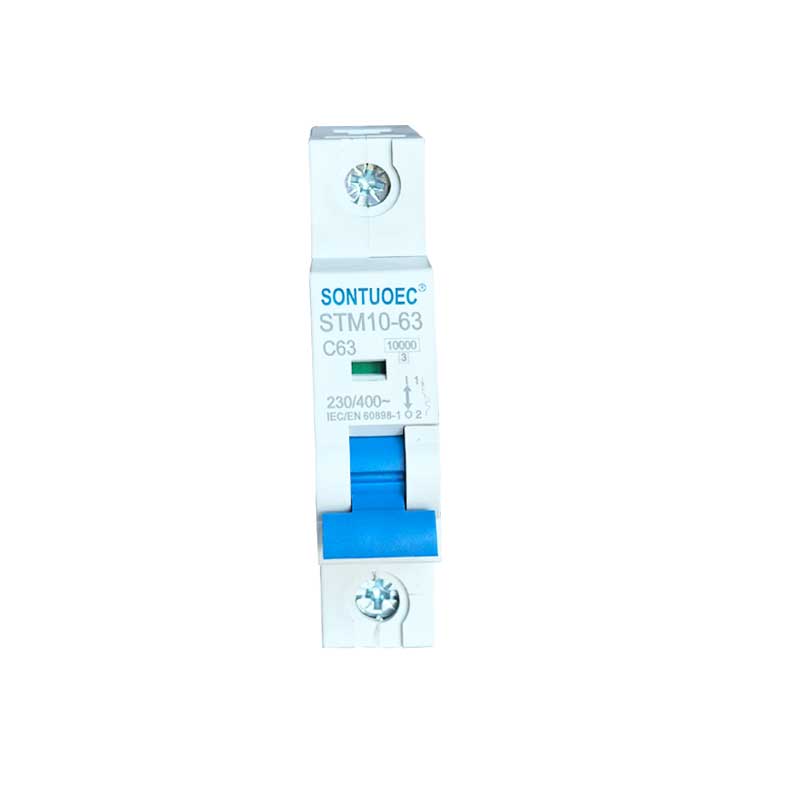

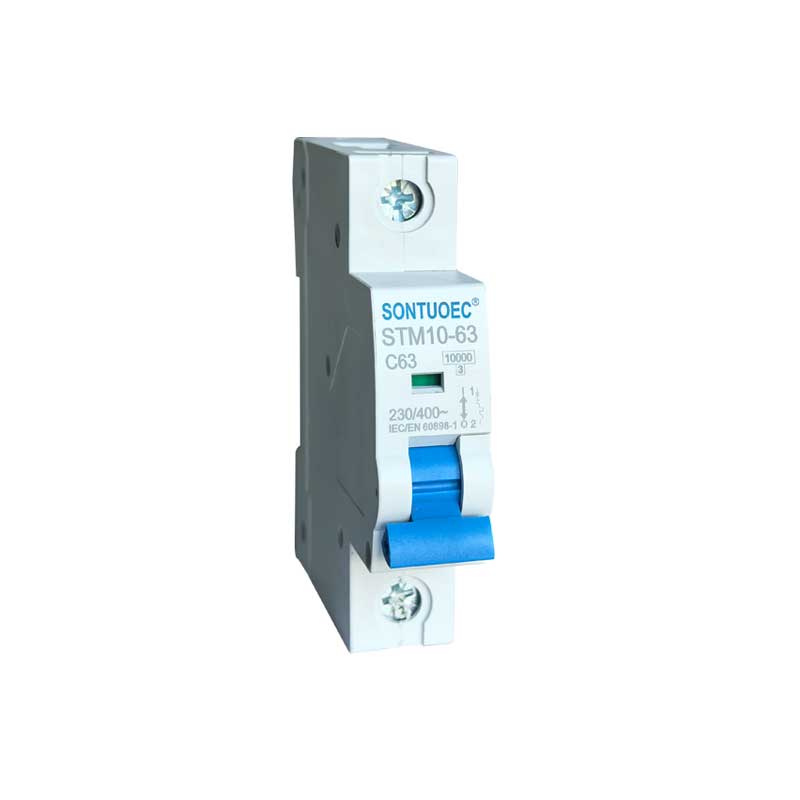

SONTUOEC waa mid ka mid ah alaab-qeybiyeyaasha / soo-saareyaasha Shiinaha ee ku takhasusay soo-saarka qalabka korantada ee kala duwan ee STM10-63 Taxanaha jebinta wareegga yar yar wuxuu leeyahay astaamaha qaabdhismeedka horumarsan, waxqabadka la isku halayn karo, jabinta awoodda sare, muuqaalka xarrago leh iyo qolofkeeda iyo qaybo ka mid ah walxaha leh iska caabbinta saamaynta, muujinta ololka adag. Waxay ku habboon tahay in la kordhiyo nidaamka 50 ama 60, Ue 400V iyo wixii ka hooseeya, Ui 63A iyo wixii ka hooseeya. Waxaa inta badan lagu dabaqaa dhismaha xafiiska, deegaanka, nalalka, qaybinta korontada iyo culeyska iyo ilaalinta wareegga gaaban ee qalabka. Caadi ahaan, waxa kale oo loo isticmaali karaa sidii nidaamka awoodda wareejinta oo aan joogto ahayn. Waxay u hoggaansamaan heerarka IEC60898.1 iyo GB10963.1
Tilmaamaha:
| Heerka | IEC/EN 60898-1 | ||
| Koronto | Hadda lagu qiimeeyay gudaha | A | 1,2,4,6,10,16,20,25,32,40,50,63A |
| sifooyinka | Tiirarka | P | 1,2,3,4 |
| Danab lagu qiimeeyay Ue | V | AC 230, 400 | |
| Danab dahaarka Ui | V | 500 | |
| Inta jeer ee la qiimeeyay | Hz | 50/60 | |
| Lagu qiimeeyay awooda jabinta | A | 3000, 4500, 6000 | |
| Dareenka la qiimeeyay ee u adkeysanaya danabka(1.2/50)Uimp | V | 4000 | |
| Korontada tijaabinta Dielectric at ind.Freq.for 1 min | Kv | 2 | |
| shahaadada wasakhowga | 2 | ||
| Sifada sii daynta Thermo-magnetic | B,C,D | ||
| Makaanik | Nolosha korontada | t | 4000 |
| sifooyinka | Nolosha makaanikada | t | 10000 |
| shahaadada ilaalinta | IP20 | ||
| Heerkulka tixraaca ee dejinta | ºC | 30 | |
| ee curiyaha kulaylka | |||
| Heerkulka deegaanka | ºC | -5~+40(Codsi gaar ah fadlan tixraac | |
| (oo leh celcelis maalinle ah ≤35ºC) | hagaajinta heerkulka heerkulka) | ||
| Heerkulka kaydinta | ºC | -25~+70 | |
| Rakibaadda | Nooca isku xirka Terminalka | Cable/Pin-nooca baska | |
| Cabbirka meesha sare/hoose ee fiilada | mm2 | 25 | |
| AWG | 3月18日 | ||
| Cabbirka kulaylka sare/hoose ee baska | mm2 | 25 | |
| AWG | 3月18日 | ||
| Qulqulka adkeynaya | N*m | 2 | |
| In-lbs | 18 | ||
| Koritaanka | DIN tareenada EN 60715 (35mm) iyadoo la adeegsanayo qalab degdeg ah | ||
| Isku xirka | Kor iyo hoosba |
Hawlaha ugu muhiimsan ee STM10-63 Miniature Circuit Breaker
1.Overload ilaalinta: Marka hadda ku jira wareegga uu ka badan yahay qiimaha la qiimeeyay ee MCB, STM10-63 Miniature Circuit Breaker si toos ah u gooyn doonaa wareegga muddo go'an gudahood si looga hortago in wareegga iyo qalabka si xad dhaaf ah.
2.Short-circuit ilaalinta: Marka wareegga gaaban uu ku dhaco wareegga, STM10-63 Miniature Circuit Breaker wuxuu isla markiiba jarayaa wareegga si looga hortago in wareegga gaaban uu waxyeello u geysto wareegga iyo qalabka.
3. Ilaalinta Leakage (Qaar ka mid ah MCB-yada ayaa leh shaqadan): MCB-yada leh ilaalinta daadinta, marka uu jiro dareere wareegga wareegga, STM10-63 Miniature Circuit Breaker si dhakhso ah ayuu u jarayaa wareegga si uu u ilaaliyo badbaadada shakhsi ahaaneed.




Mabda'a hawlgalka MCBs
MCB-yadu waxay inta badan ka kooban yihiin magnetic thermal ama elektarooniga safarka ee gudaha, kaas oo loo isticmaalo in lagu ogaado isbeddelada hadda ee wareegga. Marka hadda uu yahay mid aan caadi ahayn, weeraryahanku waxa uu kiciyaa habka jabka ee MCB, taas oo keenaysa STB1-63 Miniature Circuit Breakerto si dhakhso ah u gooyay wareegga.
1.Thermal Magnetic weeraryahanka: Waxa ay ka faa'iidaystaa kulaylka dhalin marka uu hadda dhex maraan kaari si ay u kiciso jabka. Marka hadda uu aad u weyn yahay, kirishbooyuhu wuu kululaadaa, taasoo keenaysa in bimetal-ka ku dhex jira magnetic magnetic kulaylka uu soo leexiyo, sidaas darteedna kiciya habka jabka.
2.Electronic weeraryahanka: Waxay isticmaashaa qaybaha elektarooniga ah si loo ogaado isbeddelada hadda jira oo loo xakameeyo ficilka habka socodka. Marka la ogaado qulqulka aan caadiga ahayn, weeraryahanka elektaroonigga ah wuxuu u soo diraa calaamad si uu u gooyo wareegga.
Xaaladaha Codsiga ee MCB
MCB-yada waxaa si weyn loogu isticmaalaa nidaamyada korantada ee meelaha la deggan yahay, ganacsiga iyo warshadaha si looga ilaaliyo wareegyada iyo qalabka waxyeellada ay keento qulqulka aan caadiga ahayn. Badanaa waxaa lagu rakibaa sanduuqyada qaybinta, sabuuradaha ama armaajooyinka kontoroolka waxaana loo isticmaalaa bedelka ugu weyn ama laanta wareegga wareegga.
Xulashada iyo Rakibaadda MCB-yada
1.Selection: Markaad dooranayso MCB-yada, waxaad u baahan tahay inaad tixgeliso arrimo ay ka mid yihiin hadda la qiimeeyay ee wareegga, heerka korantada, sifooyinka ilaalinta, iyo haddii ilaalinta daadinta loo baahan yahay. Waxa kale oo muhiim ah in la hubiyo in la doortay STB1-63 Miniature Circuit Breaker uu waafaqsan yahay heerarka iyo xeerarka badbaadada korantada ee deegaanka.
2.Rakibaadda: STB1-63 Miniature Circuit Breakers waa in lagu rakibaa meel qalalan, hawo leh oo aan lahayn gaasas wasakhaysan iyo in la hubiyo in si sax ah oo ammaan ah loo xidhay. Inta lagu jiro rakibidda, xeerarka badbaadada korantada ee khuseeya iyo hababka hawlgalka waa in la ilaaliyaa.
