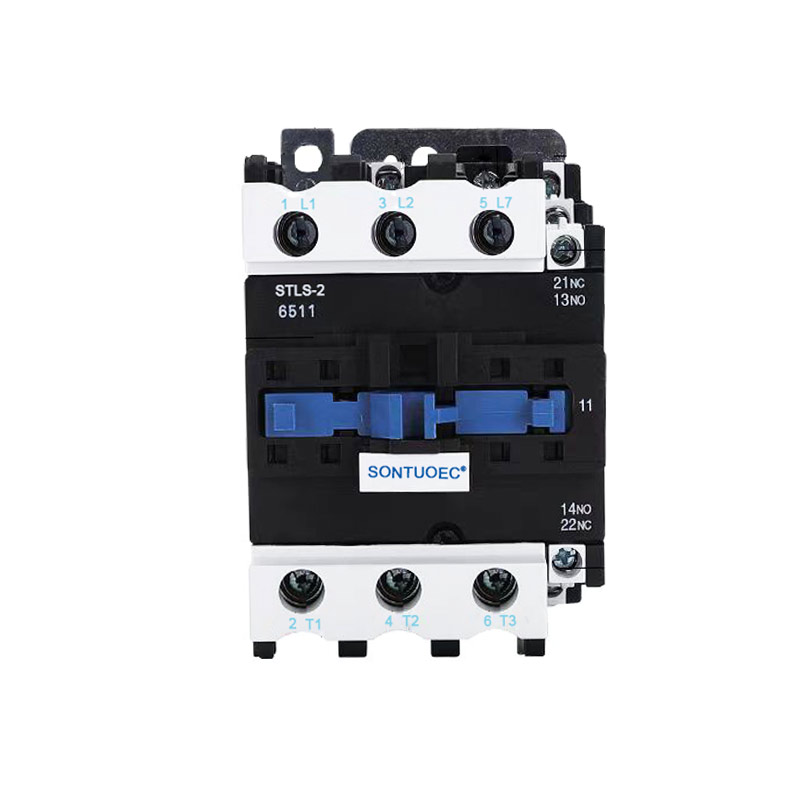

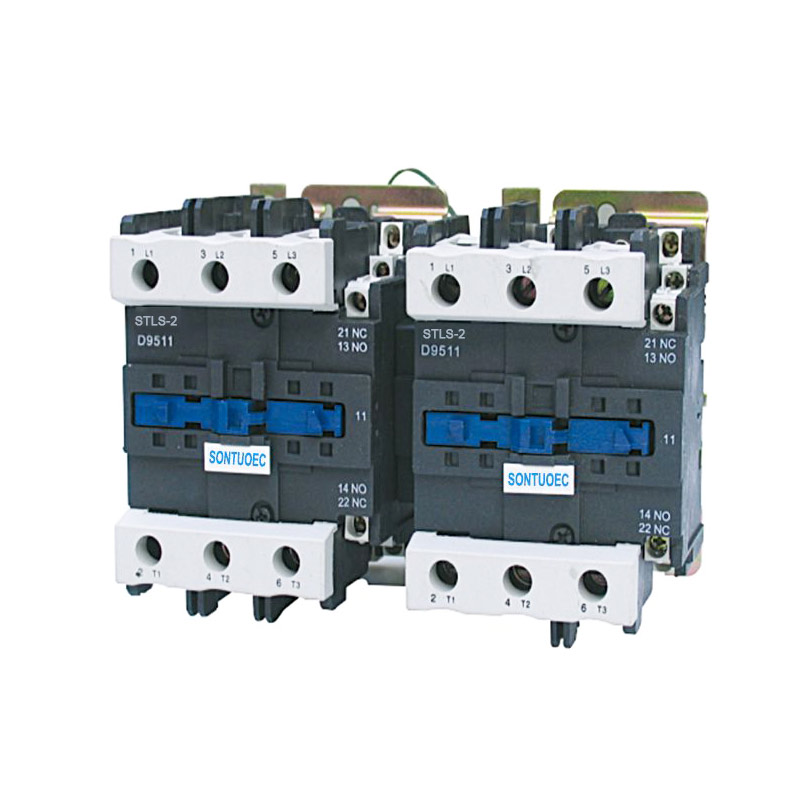

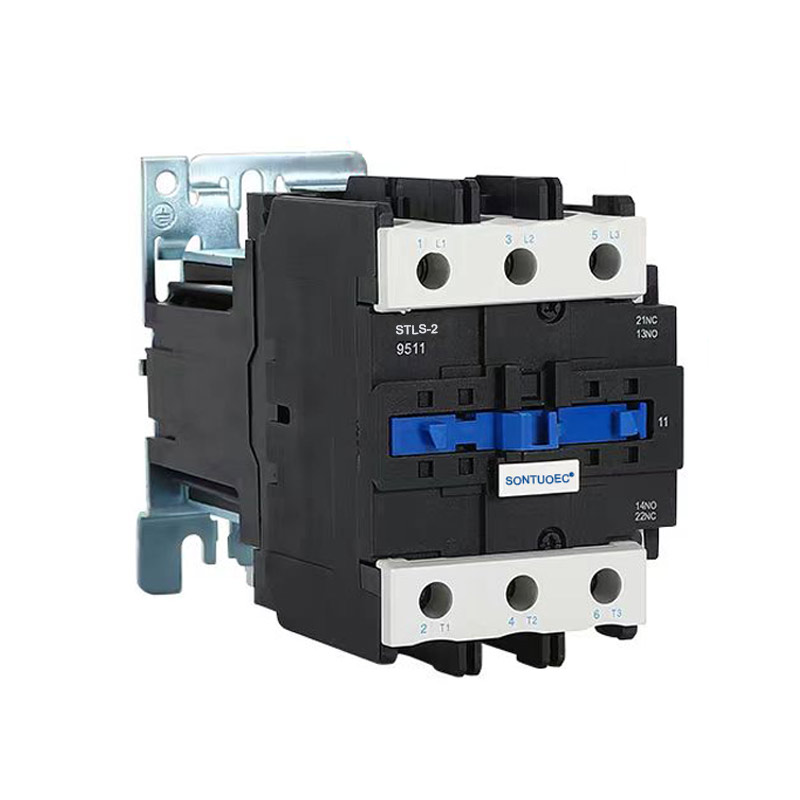

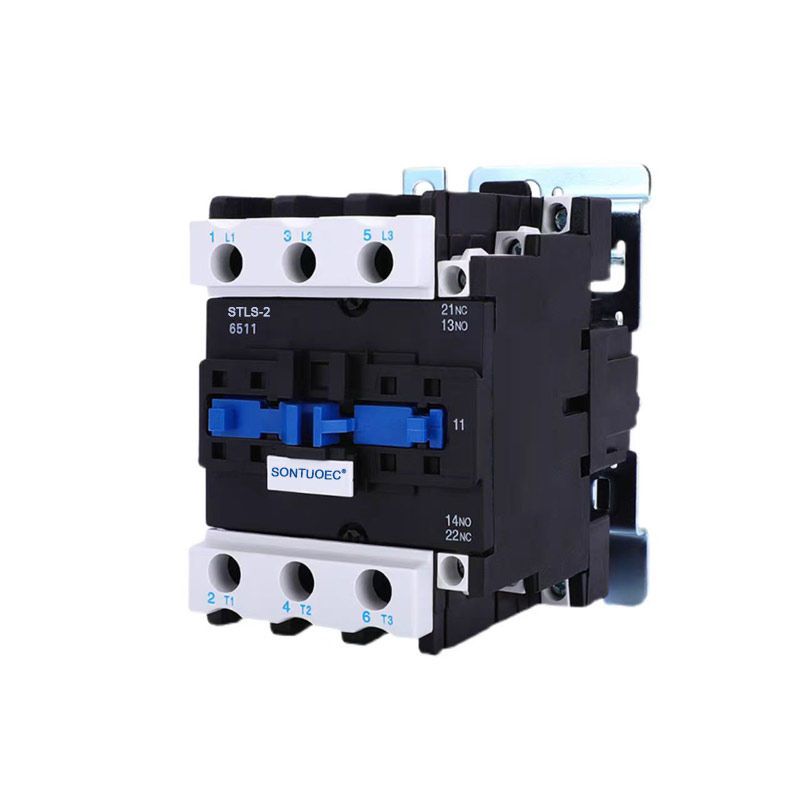

Stls-2(Cjx2) Xiriiriyaha Isku-xirnaanta Taxanaha ee Farsamada

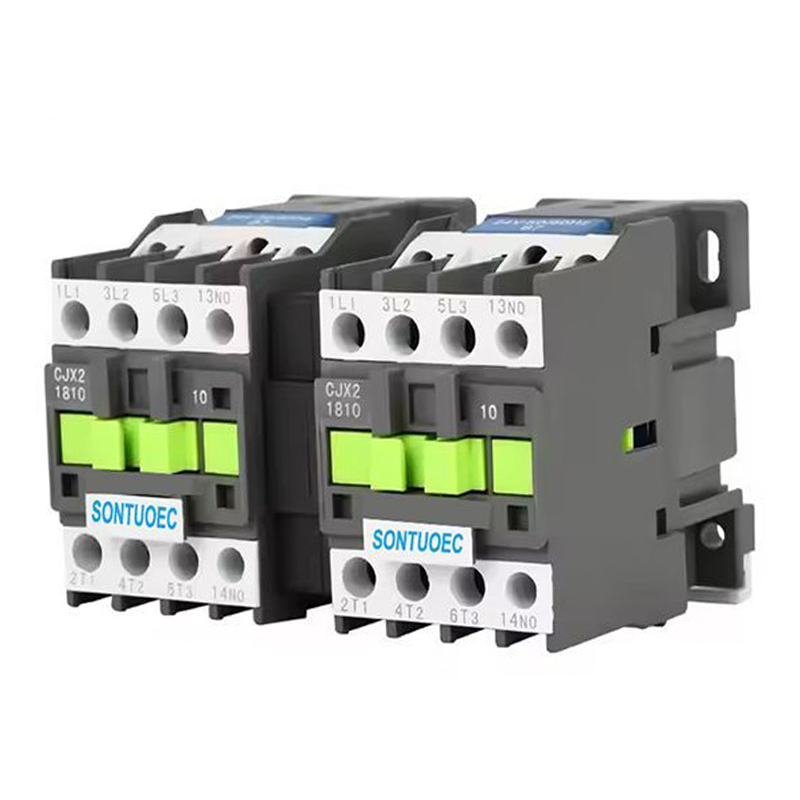

Stls-2(Cjx2) Xidhiidhiyaha Isku-xidhka Makaanikada Taxanaha ah wuxuu ku habboon yahay isticmaalka wareegyada ilaa korantada lagu qiimeeyay 660V AC 50Hz, hadda 620A, loogu talagalay xakameynta mootada la bedeli karo. Qalabkan farsamaysan ee isku xidhka ahi waxa uu xaqiijiyaa beddelka xidhiidhka labada xidhiidhiye ee la bedeli karo. Waxay u hoggaansamaan heerarka IEC60947-4-1.

Qaabka:STLS-2(CJX2)

Soo dir weydiin

Sharaxaada Alaabta

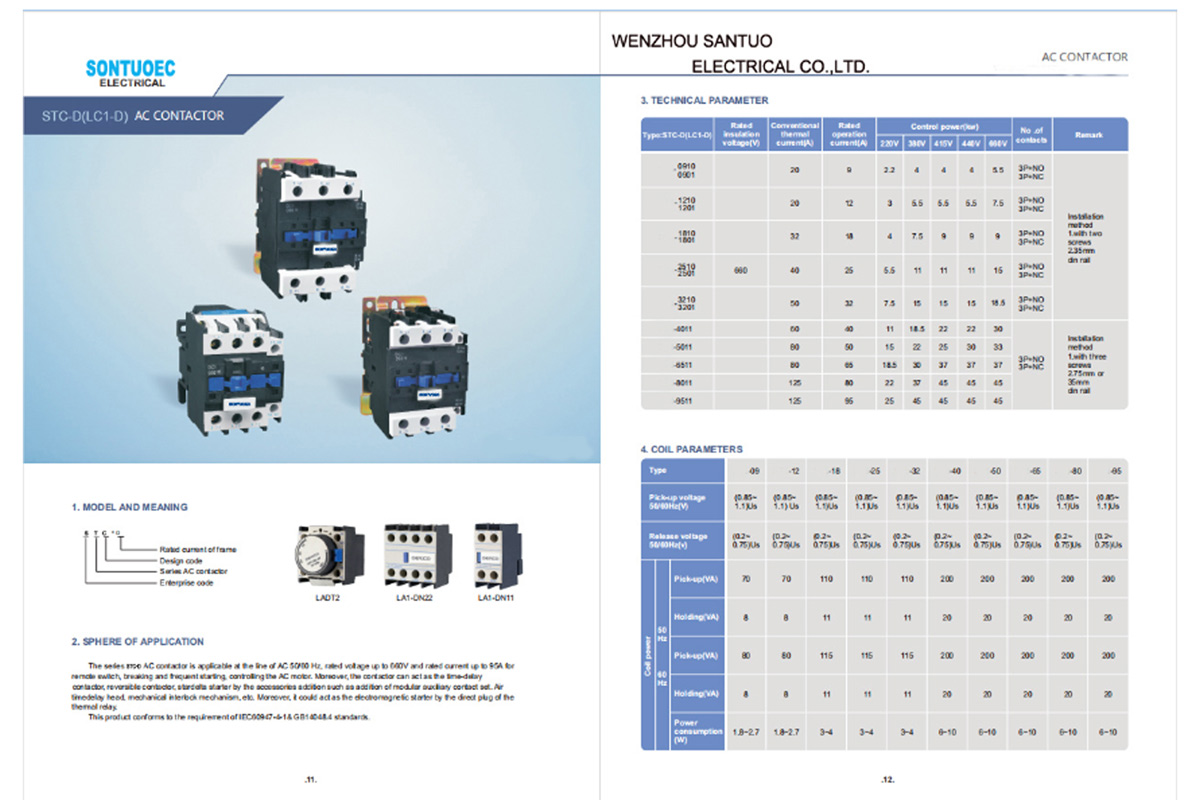

Nooca		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Danab dahaarka lagu qiimeeyay		660	660	660	660	660	660	660	660	660	660
kulaylka caadiga ah		20	24	32	40	50	60	75	80	110	125
hadda		20	24	32	40	50	60	75	80	110	125
Lagu qiimeeyay shaqeyn		9	12	16	25	32	40	50	63	80	95
hadda		9	12	16	25	32	40	50	63	80	95
la xakameeyey	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
awood (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

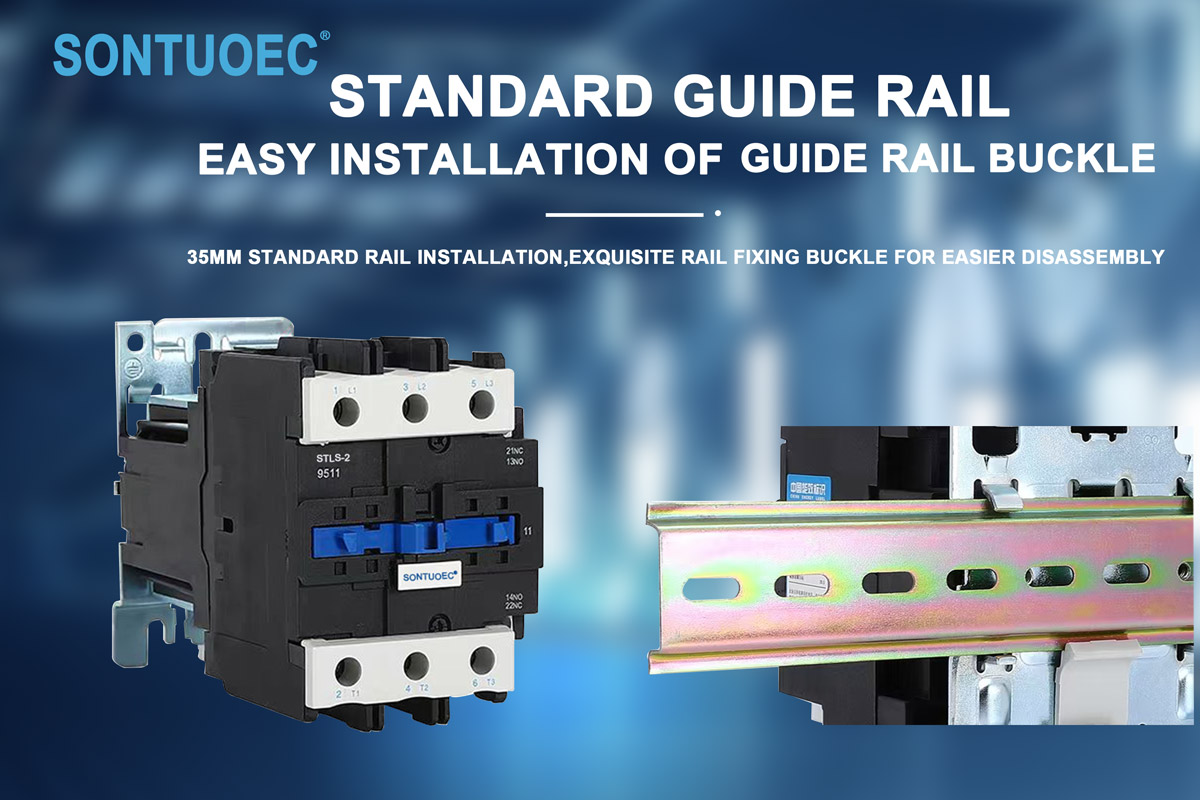

Ogow		Rakibaadda ee					Rakibaadda ee
		Relays waxay isticmaali karaan laba boolal					relays saddex kartaa
		iyo sidoo kale isticmaal 35mm					boolal iyo sidoo kale isticmaal
		tareenada rakibaadda					75mm ama 35mm rakibidda
							tareenka

Qaab dhismeedka iyo sifooyinka

Qaab dhismeedka:

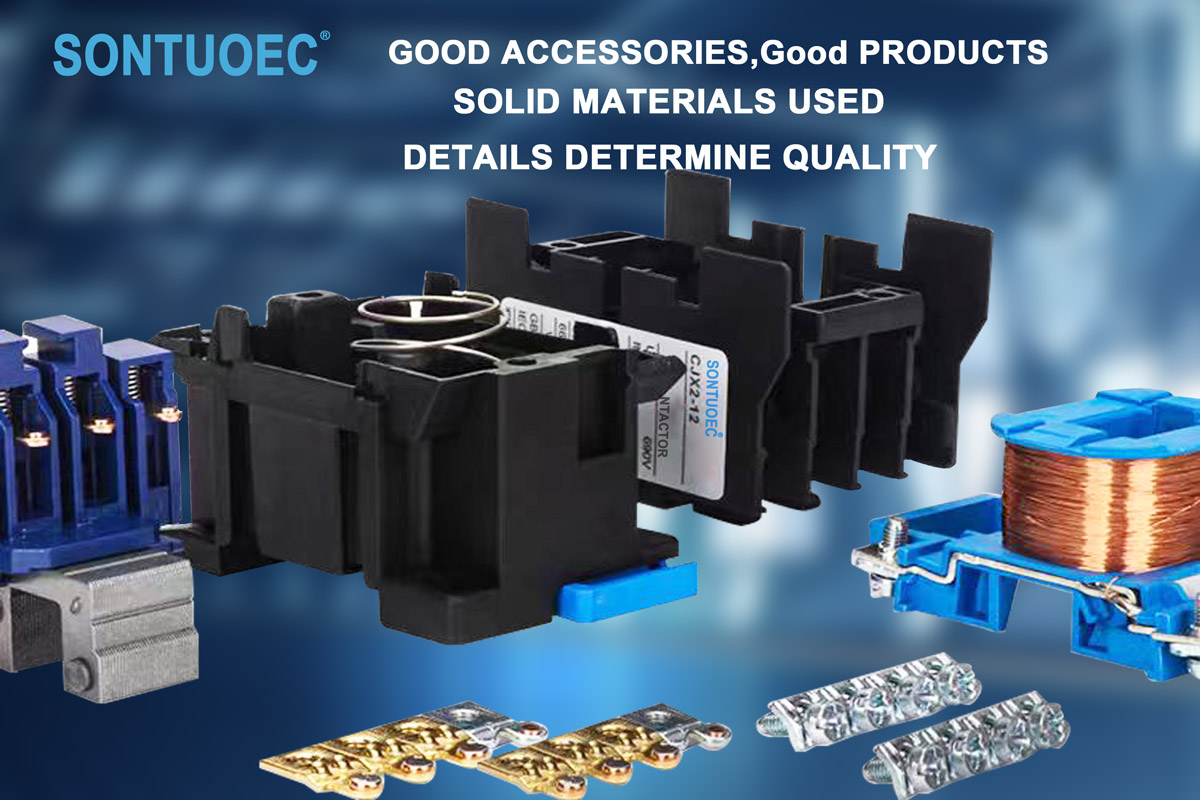

Xidhiidhiyaha AC 3P wuxuu inta badan ka kooban yahay nidaamka korantada (oo ay ku jiraan gariiradda, xudunta, iwm.), nidaamka xiriirka (oo ay ku jiraan xiriirka muhiimka ah iyo xiriirka kaaliyaha), bakhtiinta qalabka iyo qolofka iyo qaybo kale. Waxaa ka mid ah, xiriirka ugu muhiimsan waxaa loo isticmaalaa in lagu qaado hadda sare, iyo xiriirka kaaliyaha waxaa loo isticmaalaa si loo xaqiijiyo gudbinta iyo jawaab celinta calaamadaha xakamaynta.

Astaamaha:

Iyada oo leh saddex xiriir oo madaxbannaan, waxay xakameyn kartaa awoodda saddexda weji iyo hal xariiq eber isku mar.

Nidaamka xiriirka wuxuu ka samaysan yahay qalab tayo sare leh oo leh dabeecad wanaagsan oo xirto caabbinta.

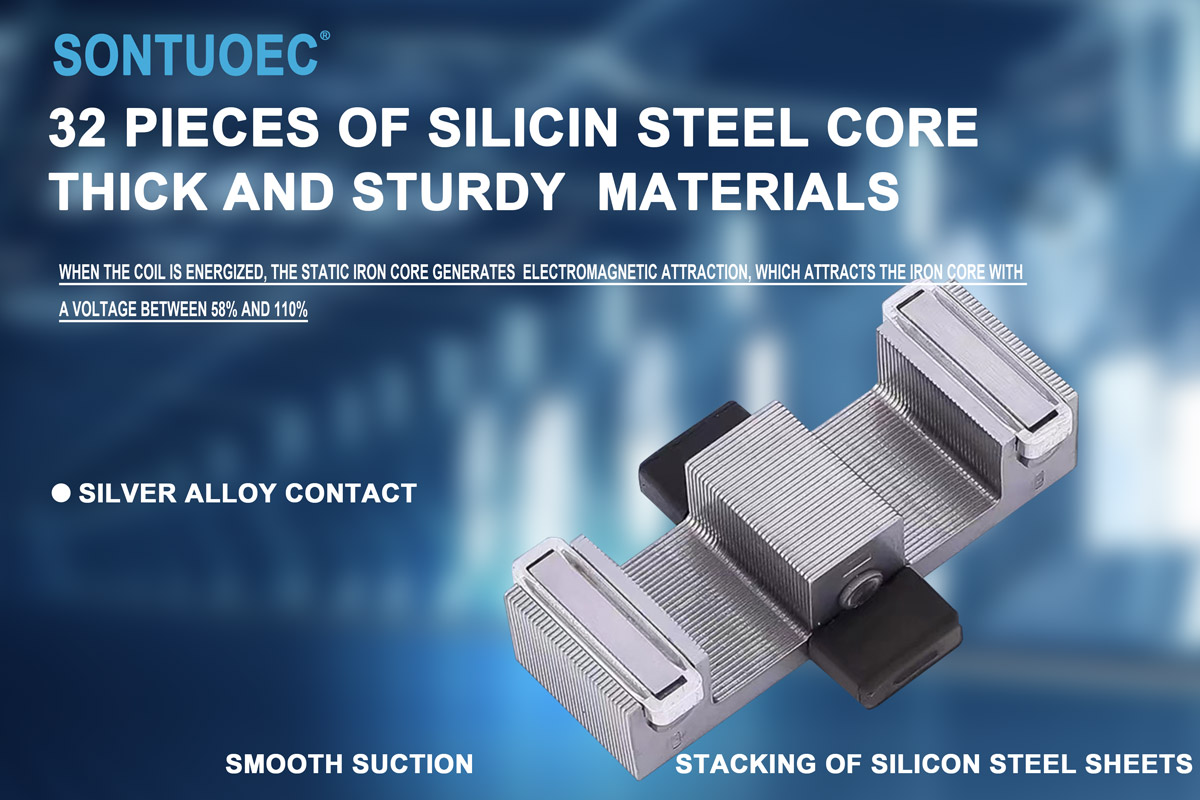

Nidaamka elektromagnetic-ku waxa uu leeyahay awood nuug oo ku filan si uu si la isku hallayn karo uga hawl galo una sii daayo xidhiidhada.

Qalabka bakhtiinta ee arc wuxuu si wax ku ool ah u damin karaa qaansada ka dhalata marka xiriirada la gooyo, isaga oo ka ilaalinaya xiriirada dhaawaca.

Stls-2(Cjx2) Xidhiidhiyaha Isku-xidhka Makaanikada Taxanaha ah wuxuu ku habboon yahay isticmaalka wareegyada korantada la qiimeeyay ilaa 660V AC 50Hz ama 60Hz, lagu qiimeeyay hadda ilaa 95A, samaynta & jebinta, si joogto ah u bilaabista & xakamaynta mishiinka AC. Marka lagu daro xannibaadaha xiriirka kaalmeeya, daahitaanka saacada & aaladda isku xirta mashiinka iwm, waxay noqotaa xiriiriyaha daahista, xiriiriyaha isku-xirnaanta farsamada, bilowga xiddig-delta. Iyada oo gudbinta kulaylka, waxa lagu daraa bilowga korantada. Xiriiriyaha waxaa la soo saaray sida waafaqsan IEC 60947-1.

Mabda'a Hawlgalka

Marka gariiradda 3P AC Contactor la tamarsiiyo, xudunta birta waxay soo saartaa magnetism waxayna soo jiidataa nidaamka xiriirka si loo xiro, sidaas darteed isku xirka sahayda korantada ee saddexda weji ah iyo silig eber ah. Marka gariiradda tamar laga dhigo, xudunta ayaa luminaysa magnetism-keeda oo nidaamka xiriirku wuu kala soocaa ficilka guga, sidaas awgeed wuxuu ka gooyaa sahayda saddexda weji ee laynka eber. Sidan, 3P AC Contactor wuxuu ogaan karaa kontoroolka fog ee culeyska korantada.

Xaaladaha Codsiga

3P AC Contactor waxaa si weyn loogu isticmaalaa habab koronto oo kala duwan kuwaas oo u baahan in la xakameeyo awoodda saddexda weji iyo hal xariiq eber isku mar, sida:

Goobta Automation-ka warshadaha: loo isticmaalo in lagu xakameeyo bilawga mootada, joogsiga iyo dib u celinta hawlaha.

Nidaamka Korontada: waxaa loo isticmaalaa in lagu xaqiijiyo kontoroolka fog iyo ilaalinta nidaamka korontada.

Automation-ka dhismaha: waxaa loo isticmaalaa in lagu xakameeyo bilowga iyo joojinta nalka, qaboojiyaha iyo qalabka kale.
